AutoCAD 寸法と引出線の記入と修正6

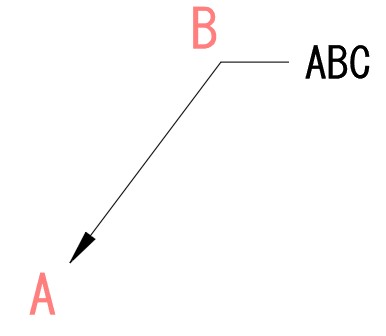

引出線を描く

直交モードをオフにする

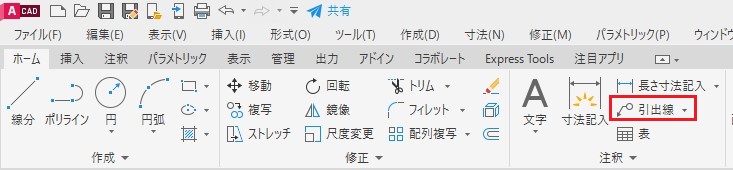

マルチ引出線コマンドを選択する

[ホーム]タブ－[注釈]パネル－[マルチ引出線]をクリックする。

矢印の位置を指定する

任意点Aをクリックする。

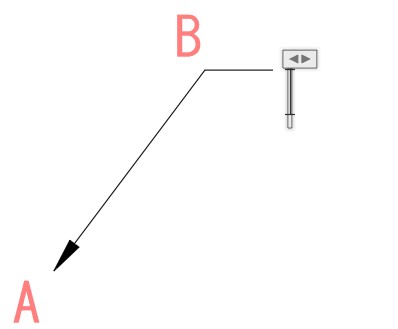

参照線の位置を指定する

任意点Bをクリックする。

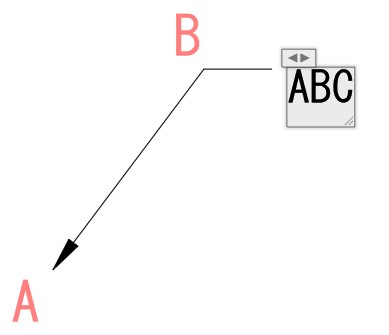

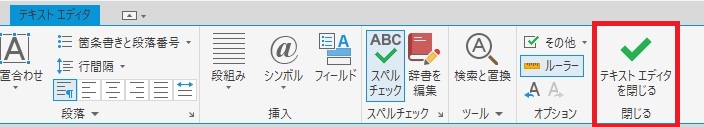

テキストエディタを終了する

[テキストエディタ]タブ－[閉じる]パネル－[テキストエディタを閉じる]をクリックする。

マルチ引出線コマンドが終了し、引出線が作成された。

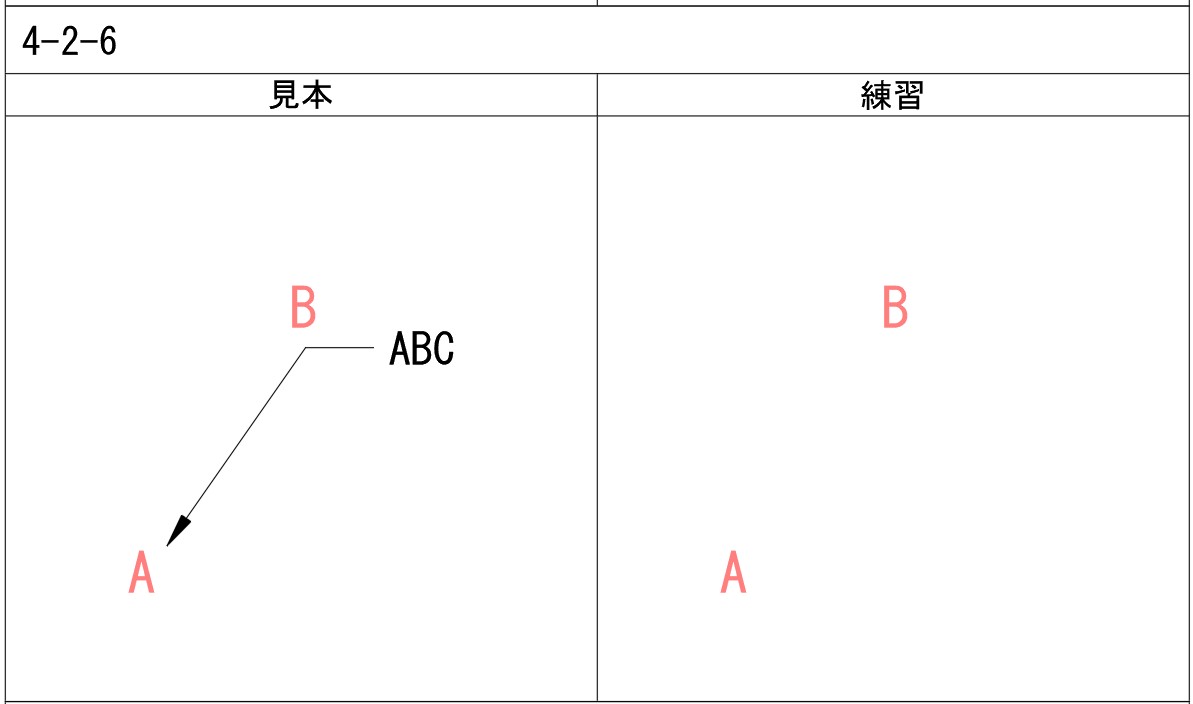

■下記サイトに問題のファイルが有ります。

www.socym.co.jp
