Auto CAD 6-2-3 画層の設定

 6-2-3 画層の設定

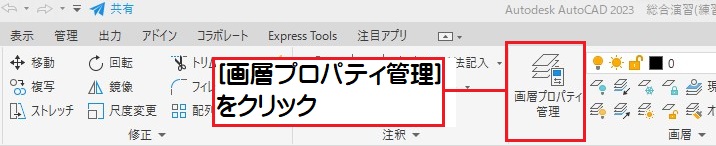

画層プロパティ管理コマンドを選択する

[ホーム]タブ-[画層]パネル-[画層プロパティ管理]をクリックする。

「画層プロパティ管理」パレットが表示された。

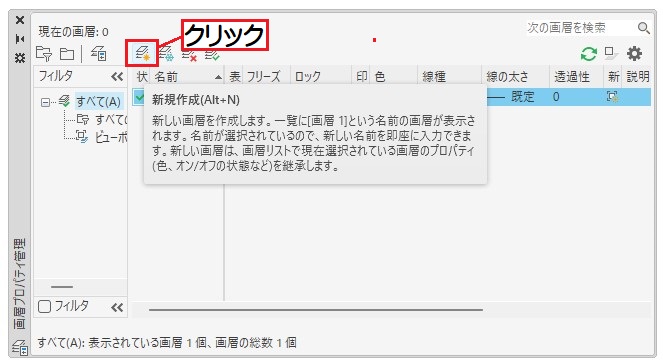

新規作成を選択する

[新規作成]ボタンをクリックする。

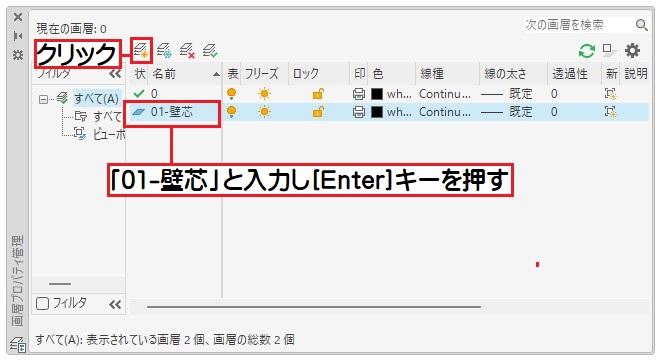

名前を入力する

キーボードで「01-壁芯」と入力し、[Enter]キーを押す。

画層の名前が入力された。

色を選択する

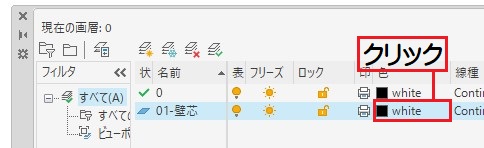

「色」欄の[White]をクリックする。

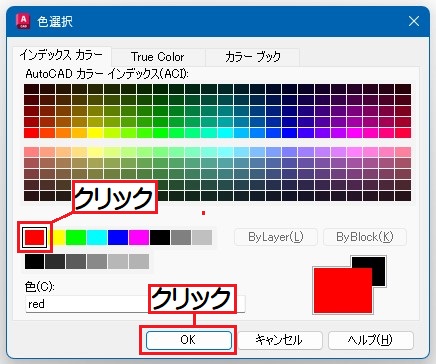

「色選択」ダイアログボックスが表示された。

画層に設定する色を選択する

「red」をクリックして選択する。

「色」欄に「red」と表示された。

色の選択を終了する

[OK]バタンをクリックする。

「01-壁芯」画層に色「red」が設定された。

線種を選択する

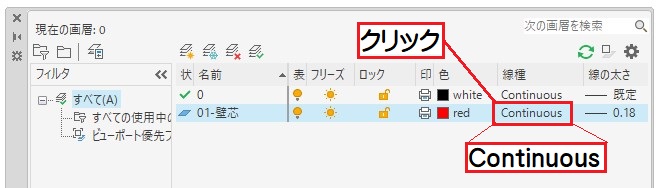

「線種」欄の「Continuous」をクリックする。

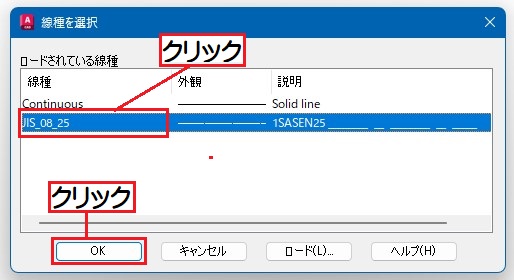

「線種を選択」ダイアログボックスが表示された。

画層に設定する線種を選択する

「JIS_08_25」をクリックする。

線種の選択を終了する

[OK]ボタンをクリックする。

「01-壁芯」画層に線種「JIS_08_25」が設定された。

線の太さを選択する

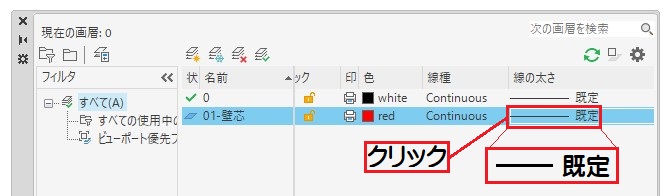

「線の太さ」欄の[既定]をクリックする。

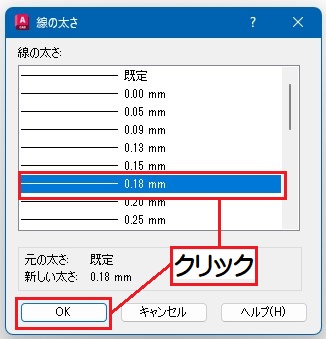

「線の太さ」ダイアログボックスが表示された。

画層に設定する線種を選択する

「0.18mm」をクリックして選択する。

線種の選択を終了する

[OK]ボタンをクリックする。

「01-壁芯」画層に線の太さ「0.18mm」が設定された。

他の画層を作成する

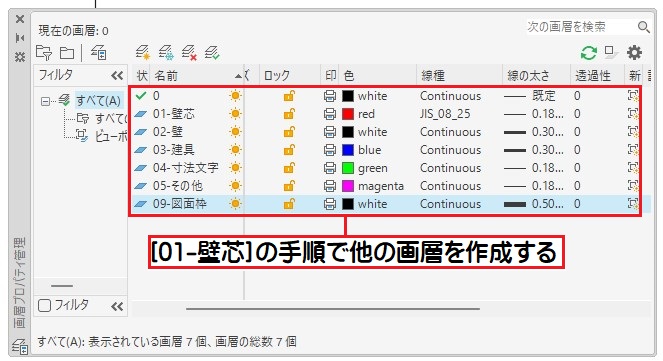

「01-壁芯」の手順を参考にして、他の画層「02-壁」、「03-建具」、「04-寸法文字」、「05-その他」、「09-図面枠」を作成する。

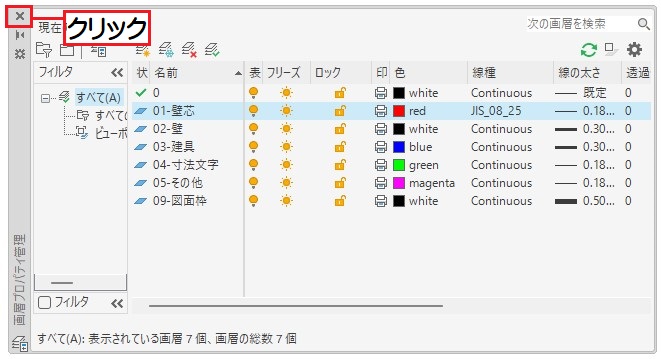

画層プロパティ管理パレットを閉じる

パレット[×]ボタンをクリックする。

画層プロパティ管理パレットを閉じた。
