AutoCAD 6-7-2 壁の処理をする~T字型

6-7-2 壁の処理をする~T字型

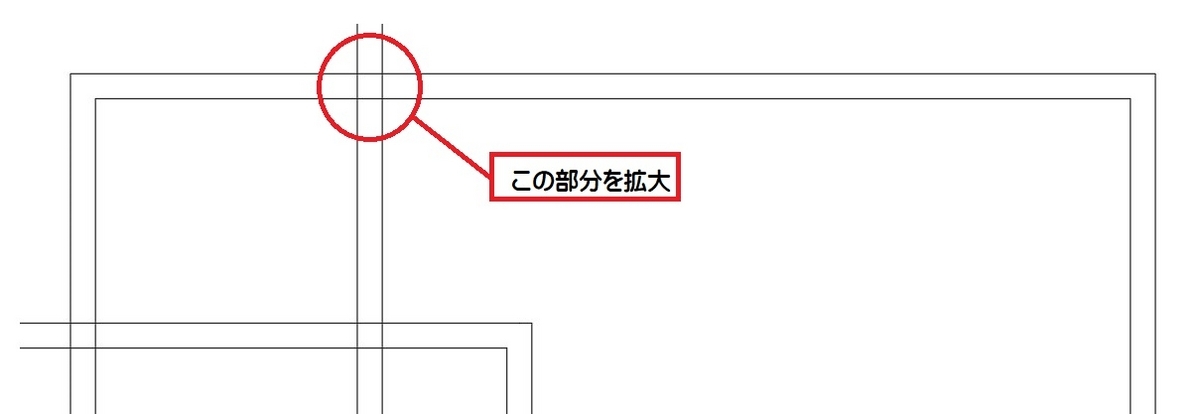

処理する場所を拡大する

マウスのスクロールボタンなどで、上図の場所を拡大する。

トリムコマンドを選択する

[ホーム]タブ-[修正]パネル-[トリム]をクリックする。

切り取りエッジを選択し、確定する

線分d、e、fをクリックし、[Enter]キーを押して選択する。

切り取る箇所を選択する

線分d、eの上と、線分fのd、eの間をクリックして選択する。

トリムコマンドを終了する

[Enter]キーを押す。

他のT字型の壁を処理する

今までの手順を参考に、他のT字型の壁の部分を処理する。
