7-6-1 レイアウトタブを作成する
レイアウトタブを作成

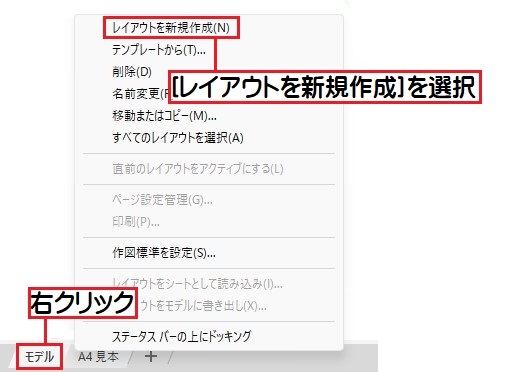

モデルタブを右クリックし、[レイアウトを新規作成]を選択する。
[レイアウト１]タブが作成された。
レイアウトタブを表示する

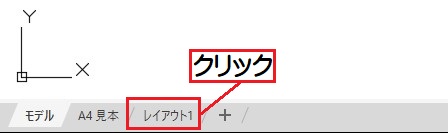

「レイアウト１」タブをクリックする。

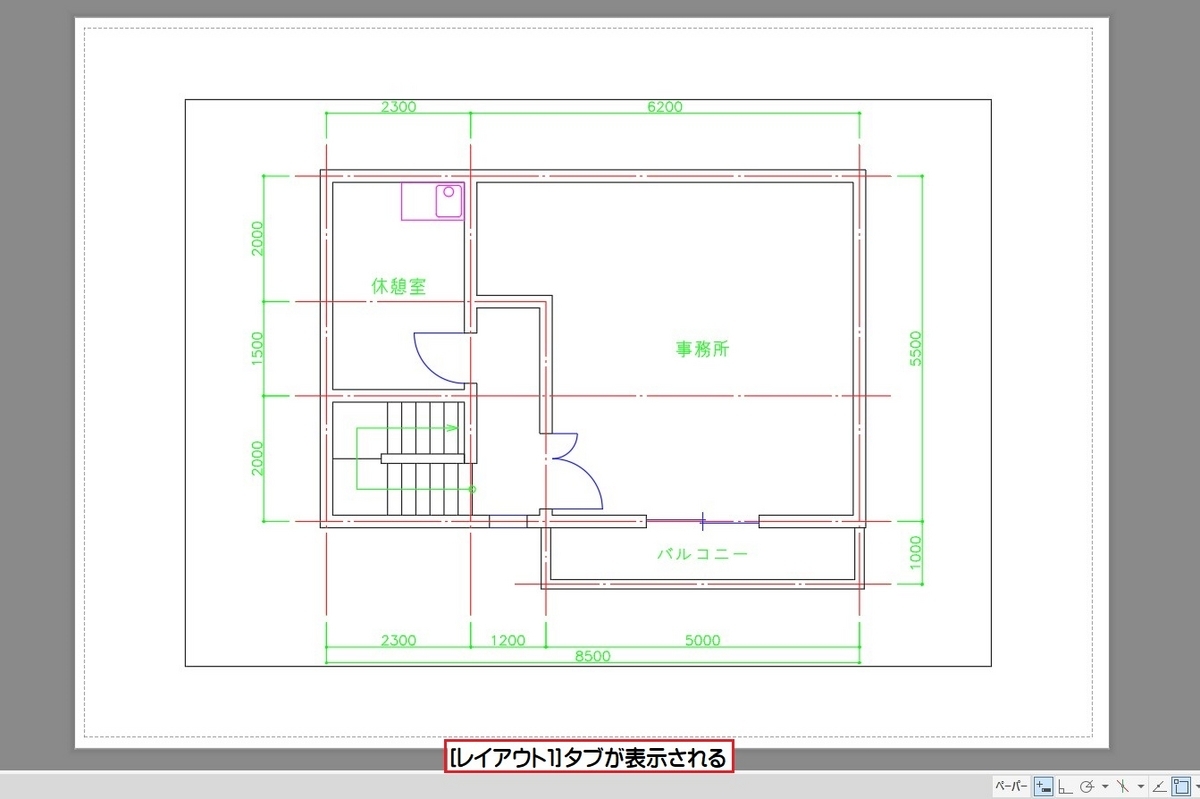

[レイアウト１]タブが表示された。
ビューポート枠を削除する

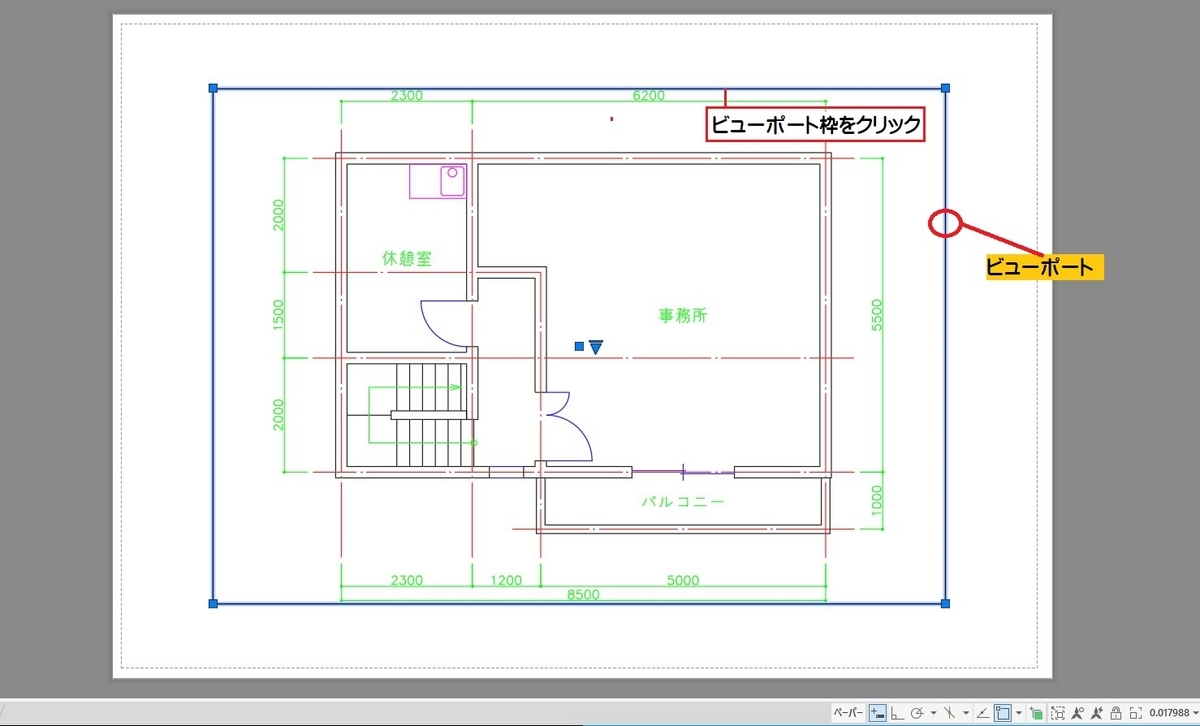

ビューポートが作成されている場合は、ビューポート枠をクリックして選択し、削除を行う。

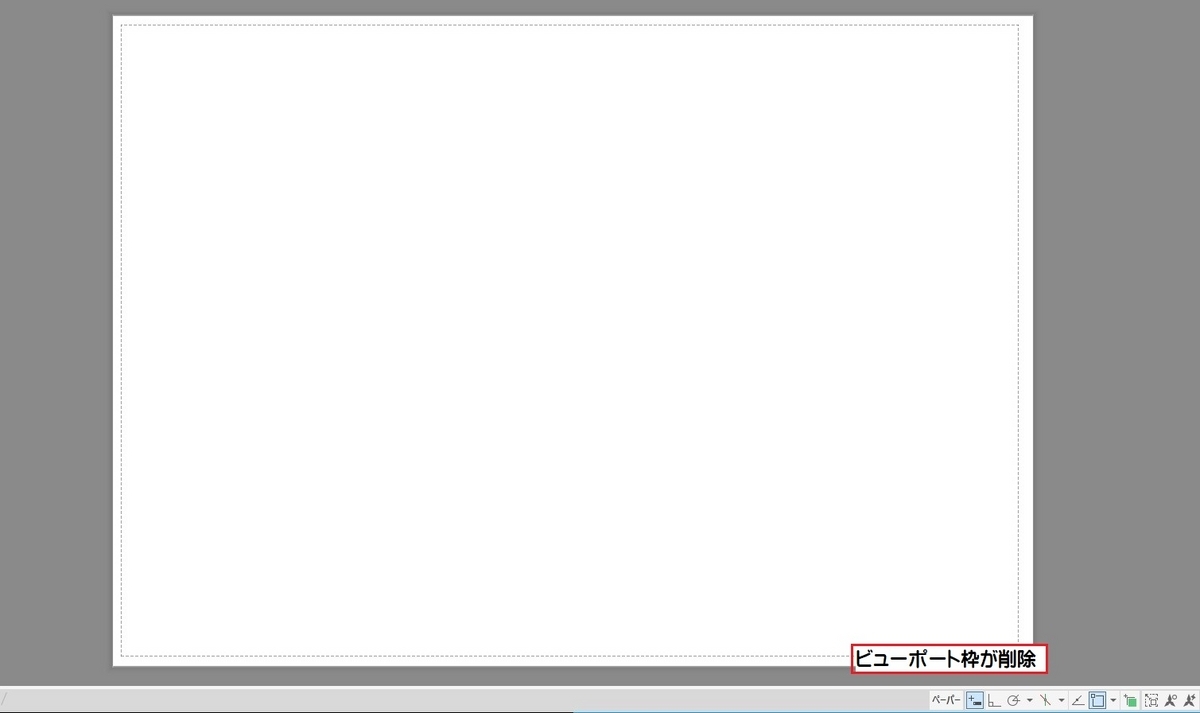

ビューポートが削除され、見えていた図面が見えなくなった。レイアウトタブには用紙のみ表示されている状態になった。
図枠のブロックを挿入する
[ホーム]タブ－[ブロック]パネル－[挿入]をクリックし、「図枠」をクリックする。
ブロックの挿入位置を指定する

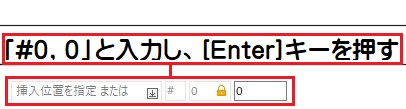

ブロックの挿入位置は、原点を指定するので、「#0,0」を入力し、[Enter]キーを押す。

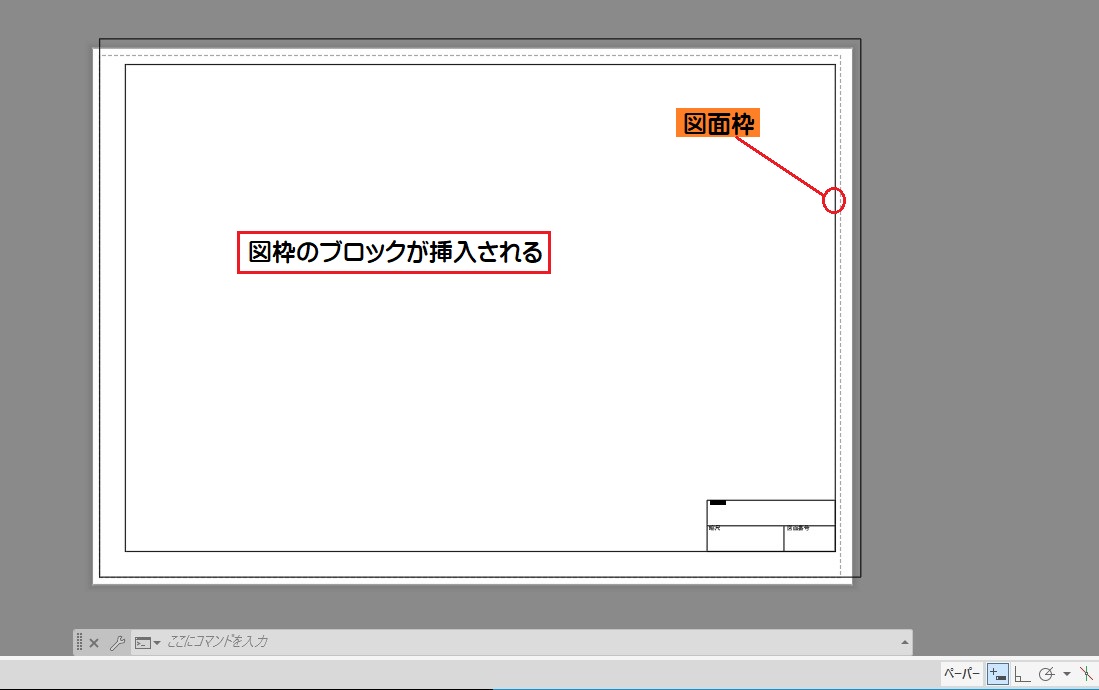

挿入位置が指定され、図枠のブロックが挿入された。
ページ設定管理コマンドを選択する

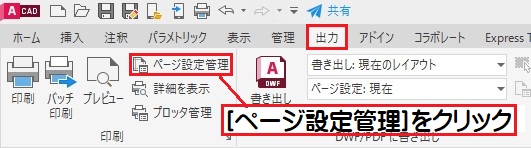

[出力]タブ－[印刷]パネル－[ページ設定管理]をクリックする。
「ページ設定管理」ダイアログボックスが表示された。
ページ設定を適用する

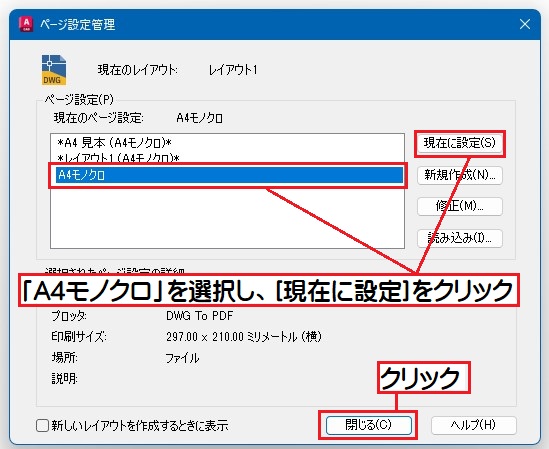

「A4モノクロ」を選択し、[現在に設定]ボタンをクリックする。
ページ設定欄に「＊レイアウト１(A4モノクロ)＊」と表示された。これは、「レイアウト１」タブに「A4モノクロ」のページ設定が適用されたことを示している。
ページ設定管理を閉じる
[閉じる]ボタンをクリックする。
「ページ設定管理」ダイアログボックスが閉じた。
