角をつくる
フィレットコマンドを選択する
[ホーム]タブ－[修正]パネル－[フィレット]をクリックする。
[最初のオブジェクトを選択]と表示されます。
1つ目の図形を選択する

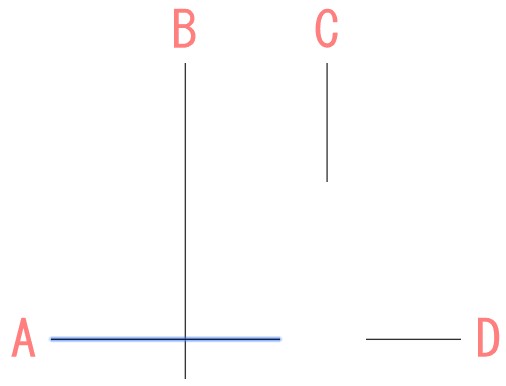

線分Aをクリックして選択する。
2つ目の図形を[Shift]キーを押しながら選択する。

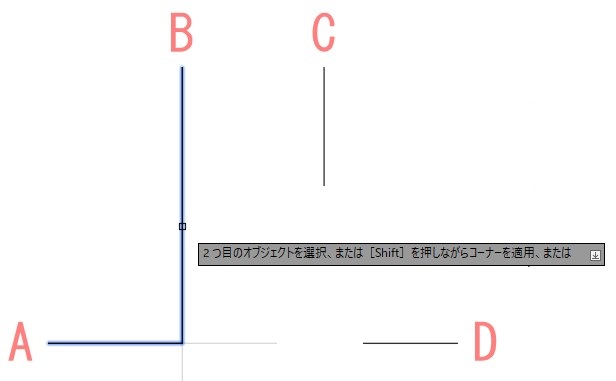

[Shift]キーを押しながら、線分Bをクリックして選択する。

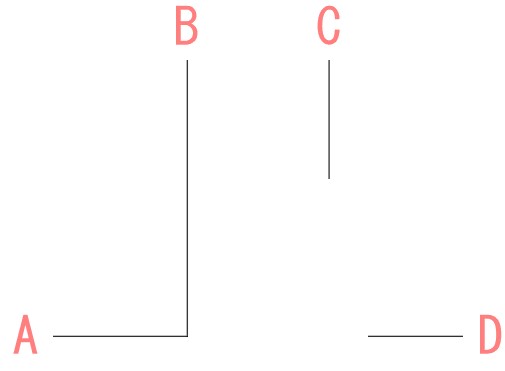

フィレットコマンドを選択する
[ホーム]タブ－[修正]パネル－[フィレット]をクリックする。
[最初のオブジェクトを選択]と表示されます。
1つ目の図形を選択する

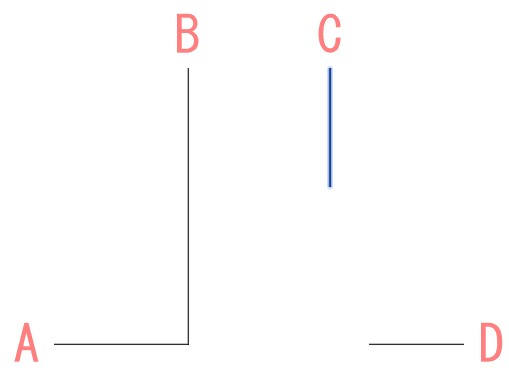

線分Cをクリックして選択する。
1つ目の図形が選択され、プロンプトに「2つ目のオブジェクトを選択、または[Shift]」キーを押しながらコーナーを適用」と表示される。
2つ目の図形を[Shift]キーを押しながら選択する。

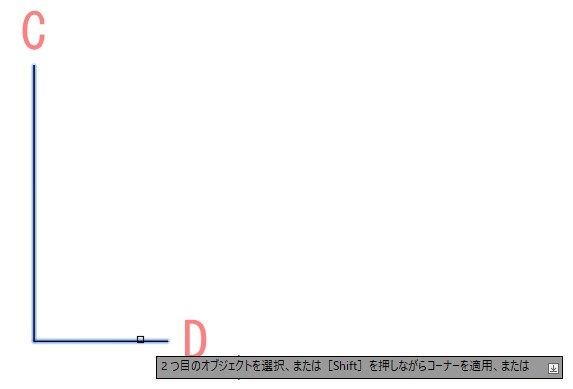

[Shift]キーを押しながら、線分Dをクリックして選択する。

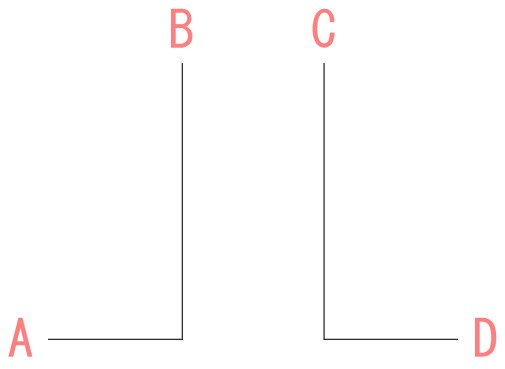

2つ目の図形が選択され、[フィレット]コマンドが終了し、線分Cと線分Dの角が作られた。
