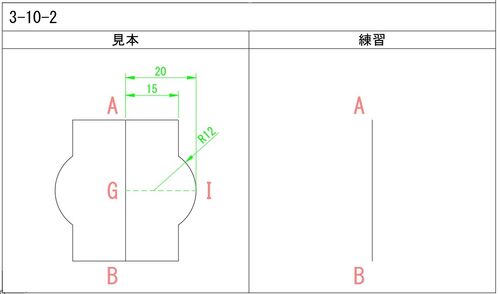

Q.2 図のように作図しなさい。寸法は必要ありません。 既存の線分ABは移動しない 円弧の半径は12 線分ABの中点Gと円弧の四半円点Iは水平 線分ABの中点Gと円弧の四半円点Iの距離は20 Hint オフセットコマンド、円コマンド、移動コマンド、トリムコマンド、鏡…

Q.2 図のように作図しなさい。寸法は必要ありません。 既存の線分ABは移動しない 円弧の半径は12 線分ABの中点Gと円弧の四半円点Iは水平 線分ABの中点Gと円弧の四半円点Iの距離は20 Hint オフセットコマンド、円コマンド、移動コマンド、トリムコマンド、鏡…

Q.1図のように作図しなさい。寸法は必要ありません。 既存の正方形ABCD、EFGHを利用して、図形Iを作成する。 円弧の半径は5 図形Iは線分JKと同じ傾きにする 線分JKは移動しない 線分BCの中点O、と線分JKの中点Lを同じ位置にする Hint 移動コマンド、削除コマ…

Q.1図のように作図しなさい。寸法は必要ありません。 既存の正方形ABCD、EFGHを利用して、図形Iを作成する。 円弧の半径は5 図形Iは線分JKと同じ傾きにする 線分JKは移動しない 線分BCの中点O、と線分JKの中点Lを同じ位置にする Hint 移動コマンド、削除コマ…

Ｑ.3図のように作図しなさい。寸法は必要ありません。 線分AB、CDは線分EF、GHの間を削除する 線分EF、GHは線分AB、CDの間を削除する C、Fの角とD、Hの角は半径10で丸める Hint トリムコマンド、フィレットコマンド 【解答】 トリムコマンドを選択する [ホー…

Ｑ.3図のように作図しなさい。寸法は必要ありません。 線分AB、CDは線分EF、GHの間を削除する 線分EF、GHは線分AB、CDの間を削除する C、Fの角とD、Hの角は半径10で丸める Hint トリムコマンド、フィレットコマンド ■下記サイトに問題のファイルが有ります。…

AutoCADは、1ヶ月の無料期間が有ります。お試し気分で試すのは、勿体ないです。1ヶ月8,800円です。自分の適性を見るには、短いです。十分な準備をして申し込んで下さい。4月からAutoCADのインストラクターを始めます。 自店では、AutoCADのデモをします。仕…

今日のNHKニュースを見ての感想です。とても優秀な若者だと思います。8,000人規模の大会社に就職出来たのですから。65歳定年まで勤める気持ちだったようです。大企業なので安定した暮らしが出来ると思ったのでしょう。 現実は、上司の機嫌の取り方や会議室の…

Q.2 図のように修正しなさい。寸法線は必要ありません。 正方形Cの内側に相似図形Dを作成、間の距離を5とする。 正方形C、Dは、線分ABを基準に15°傾ける。 Hint オフセットコマンド、回転コマンド、オプジェクトスナップ(端点) 【解答】 オブジェクトスナッ…

今、AutoCADの勉強をしています。全くの素人です。ド素人で66歳。パソコンで20年以上仕事をして来ました。AutoCADの記事は、自分の為です。暗記するにも、若い時よりも記憶力が落ちています。 無謀な挑戦です。どん底から這い上がる「ロッキー」の様な物語を…

Q.2 図のように修正しなさい。寸法線は必要ありません。 正方形Cの内側に相似図形Dを作成、間の距離を5とする。 正方形C、Dは、線分ABを基準に15°傾ける。 Hint オフセットコマンド、回転コマンド、オプジェクトスナップ(端点) ■下記サイトに問題のファイル…

Auto CADの月額利用料は、8,800円(税込)です。年間契約ならば、71,500円(税込)月額約5,958円(税込)です。仕事に使うならば、良いのですが。AutoCADの使い方を教えられるか。ここポイントです。 無料期間を入れて3ヶ月に成ります。66歳の挑戦です。今年の3月…

Q1.図のように作図しなさい。寸法は必要ありません。 三角形Aと同じ大きさの三角形B、Cを作成する 三角形Aは右に20移動 円Dは移動しない 円Dと三角形B、Cの位置関係は見本の通り Hint 複写コマンド、移動コマンド、直交モード、オブジェクトスナップ(端点) …

Q1.図のように作図しなさい。寸法は必要ありません。 三角形Aと同じ大きさの三角形B、Cを作成する 三角形Aは右に20移動 円Dは移動しない 円Dと三角形B、Cの位置関係は見本の通り Hint 複写コマンド、移動コマンド、直交モード、オブジェクトスナップ(端点) …

角をつくる フィレットコマンドを選択する[ホーム]タブ－[修正]パネル－[フィレット]をクリックする。 [最初のオブジェクトを選択]と表示されます。 1つ目の図形を選択する 線分Aをクリックして選択する。 2つ目の図形を[Shift]キーを押しながら選択する。 […

半径を指定して角を丸める 練習問題 フィレットコマンドを選択する 半径値を確認する コマンドウィンドウで半径値を確認します。表示されていない場合は、[F2]キーを押してコマンド履歴を表示します。確認後に[F2]キーを押して終了する。 半径「5」と表示さ…

基準線まで図形を伸ばす 延長コマンドを選択する [ホーム]タブ－[修正]パネル－[延長]をクリックする。 境界エッジを選択する 線分Aをクリックして選択する。 境界エッジの選択を確定する [Enter]キーを押す。 伸ばす箇所を選択する 線分Bと線分Cを選択する…

基準線にはさまれた図形を切り取り削除する トリムコマンドを選択する [ホーム]タブ－[修正]パネル－[トリム]をクリックする。 切り取りエッジを選択する 線分B、Cをクリックして選択する。 切り取りエッジの選択を確定する [Enter]キーを押します。 切り取…

基準線まで図形を切り取り削除する このブログでは、AutoCAD 2023を使っています。[トリム/延長]では、モード選択で[標準]と[クイック]が有ります。今回は、[標準]を使って解説します。 [トリム]コマンドをクリックする。 何もないところで右クリックをする…

対象軸上の2点を指定して図形を鏡像する オブジェクトスナップを設定する [端点]を設定する。 直交モードをオンにする 鏡像コマンドを選択する 線分Aを選択する。続いて、 円弧Bを選択する。 選択を確定する [Enter]キーを押す。 対象軸上の任意の1点目を指…

クリックした位置に図形をオフセットする クリックした点を通るように複写をします。 距離が分からない場合、クリックして平行に複写することが出来ます。 オブジェクトスナップを設定する [端点]を設定します。 [オブジェクトスナップ]をオンにする。 オフ…

距離と方向指定で図形をオフセットする オフセットコマンドを選択する 距離を入力する キーボードで「20」と入力して、[Enter]キーを押す。 図形を選択する 線分Aをクリックして選択する。 オフセットする方向を指定する B側(線分Aよりも左側)をクリックする…

クリックで図形を回転する オブジェクトスナップを設定する。 回転コマンドを選択する 図形を選択する 正方形Aをクリックして選択する。 選択を確定する [Enter]キーを押します。 基点を指定する 端点Bをクリックする。 「参照」オプションを選択する 「参照…

角度指定で図形を回転する オブジェクトスナップを設定する。 「端点」を設定する。 オブジェクトスナップをONにする。 回転コマンドをクリックする。 図形を選択する。 [Enter]を押して確定する。 基点を指定する。 角度を入力する。 キーボードで「45」と…

既存の図形上の点を利用して図形を複写する。 オブジェクトスナップ「端点(E)」にチェックを入れる。 [オブジェクトスナップ]をONにする。 [直交モード]をOFFにする。 準備が出来たら[複写]コマンドをクリックする。 「オブジェを選択」が表示されたら、A、B…

移動コマンドを使って図形を移動します。 ポイントは、オブジェクトスナップ「端点(E)」「中心(C)」の設定です。

削除すべき図形の選択と削除を学びました。 特に選択では、2つの方法が有ります。 多角形で窓選択、交差選択をすることが出来るのが、ポリゴン窓選択、ポリゴン交差選択です。 ポリゴン窓の場合、オプションキーの入力で「WP」と入力して[Enter]キーを押しま…

練習問題を解いていました。 中学校の数学で幾何学を勉強しました。 補助線を使って図形を完成させます。 3本の補助線と1つの補助円が必要です。 見本をみて練習しました。 はじめてのAutoCAD 2023/2022 作図と修正の操作がわかる本 AutoCAD LT 2023～2009に…

単純な図形です。 中学校で勉強した図形を66歳で勉強するとは、思いませんでした。図形用語の学び直しです。「垂直」「接線」「接点」「垂線」「線分」などです。対角線を引く。垂直線を引く。接線3点に接する円を描く。 AutoCADの基本を学んでいます。

当たり前の事だけど、数学の世界です。X軸、Y軸と座標の話しです。AutoCAD以前の問題です。三次元に成ると、X軸、Y軸、Z軸と成ります。絶対値と相対値の話も有ります。Excelは、数学でした。数学的な知識が無いと理解出来ません。 数式を使います。50年以上…
