AutoCAD 図形の鏡像

対象軸上の2点を指定して図形を鏡像する

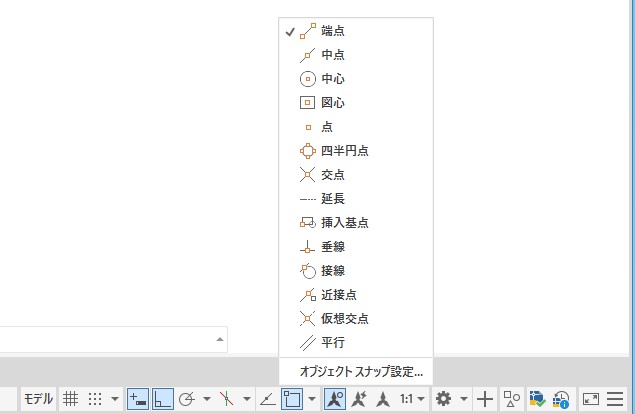

オブジェクトスナップを設定する

[端点]を設定する。

直交モードをオンにする

鏡像コマンドを選択する

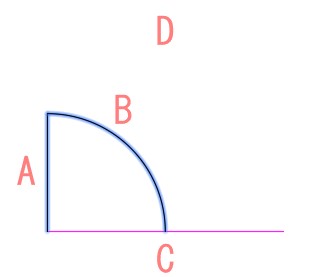

線分Aを選択する。続いて、

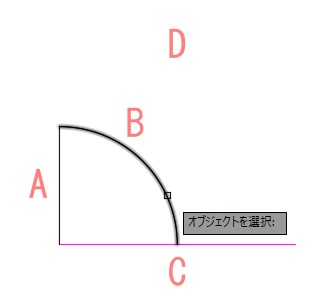

円弧Bを選択する。

選択を確定する

[Enter]キーを押す。

対象軸上の任意の1点目を指示する

円弧の端点Cをクリックする。

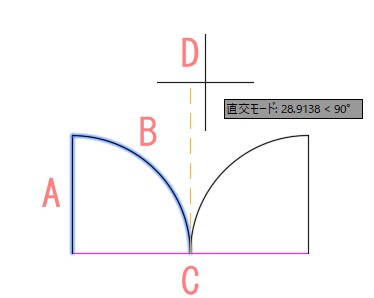

対象軸上の任意点の2点目を指示する

カーソルを動かして、任意点Dをクリックする。

オプションを選択する

[いいえ]を選択します。

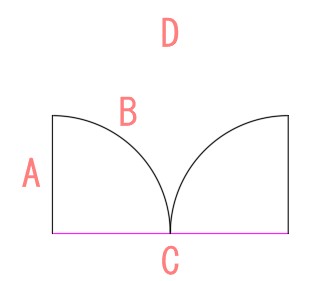

完成です。
