基準線まで図形を切り取り削除する
このブログでは、AutoCAD 2023を使っています。[トリム/延長]では、モード選択で[標準]と[クイック]が有ります。今回は、[標準]を使って解説します。
[トリム]コマンドをクリックする。
何もないところで右クリックをする。

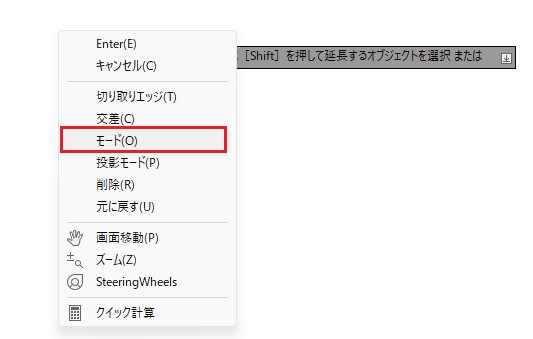

メニューの[モード]をクリックする。
[標準]をクリックする。
[Enter]キーを押して確定します。
トリムコマンドを選択する

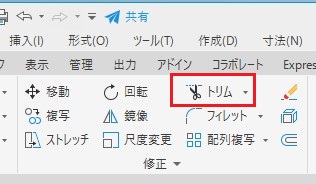

[ホーム]タブ－[修正]パネル－[トリム]をクリックする。
切り取りエッジを選択する

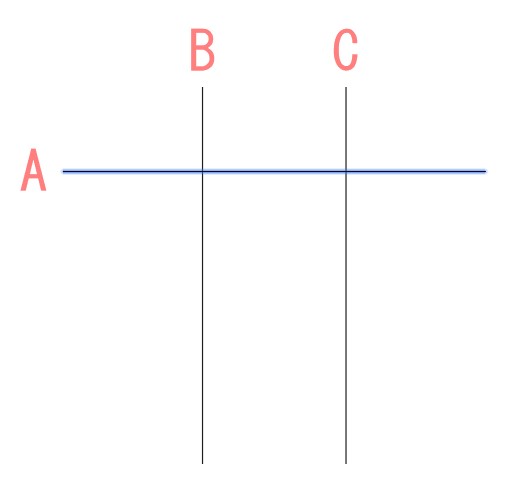

線分Aをクリックして選択する。

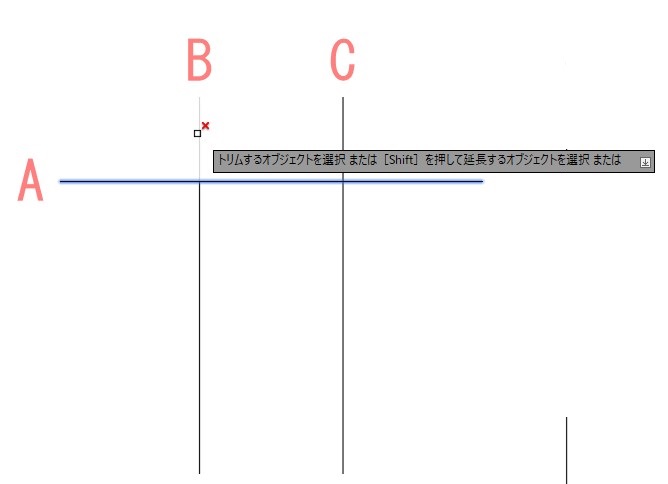

切り取る箇所を選択する

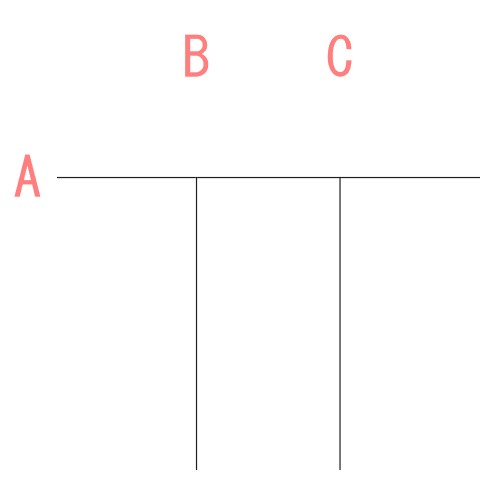

トリムコマンドを終了する
[Enter]キーを押して確定する。
