Q.3 図のようにハッチングを作図しなさい。
- 石を表すハッチング
- BFGCの間はハッチングを作図しない
- AE、BFの間はおよそ15離れている
- CG、DHの間はおよそ15離れている
Hint
ハッチングコマンド、オフセットコマンド、削除コマンド、鏡像コマンド、オブジェクトスナップ(中点)
【解答】
オブジェクトスナップを設定する
[端点]、[中点]を設定する。
直交モードをオフにする
オフセットコマンドを選択する
[ホーム]タブ－[修正]パネル－[オフセット]をクリックする。
距離を入力する
キーボードで「15」と入力し、[Enter]キーを押す。
図形を選択する
線分AEをクリックして選択する。
オフセットする方向を指定する
線分AEより右側をクリックする。
オフセットコマンドを終了する
[Enter]キーを押す。
線分BFが作成された。
ハッチングコマンドを選択する
[ホーム]タブ－[作成]パネル－[ハッチング]をクリックする。
パターンを選択する
[ハッチング作成]タブ－[パターン]パネルの右端にある▼を数回クリックし、表示された[GRAVEL]をクリックする。
尺度を設定する
[ハッチング作成]タブ－[プロパティ]パネル－[ハッチングパターンの尺度]をクリックし、キーボードで「0.4」と入力し、[Enter]キーを押す。
境界を指定する方法を選択する

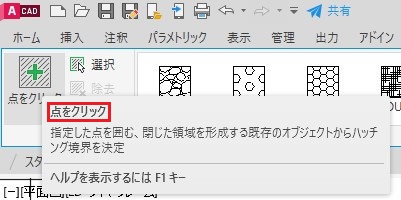

[ハッチング作成]タブ－[境界]パネル－[点をクリック]をクリックする。
境界の内側の点を指定する
AEFBの内側をクリックする。
ハッチングコマンドを終了する

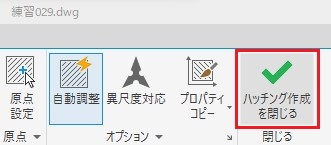

[ハッチング作成]タブ－[閉じる]パネル－[ハッチング作成を閉じる]をクリックする。
ハッチングが作成された。
削除コマンドを選択する
[ホーム]タブ－[修正]パネル－[削除]をクリックする。

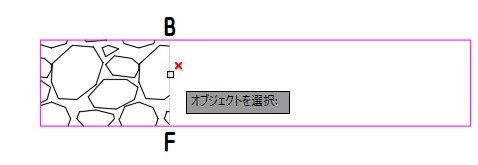

図形を選択する
線分BFをクリックして選択する。
削除コマンドを終了する
[Enter]キーを押す。
線分BFが削除された。
鏡像コマンドを選択する
[ホーム]タブ－[修正]パネル－[鏡像]をクリックする。
図形を選択する
ハッチングをクリックして選択する。
選択を確定する
[Enter]キーを押す。
対象軸上の任意点の1点目を指示する
線分ADの中点をクリックする。
対象軸上の任意点の2点目を指示する
線分EHの中点をクリックする。
オプションを選択する
[いいえ]をクリックして選択する。

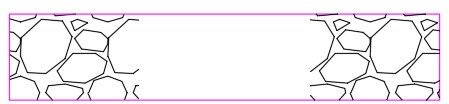

右側のハッチング図形が作成された。
