Q2.図のように文字や寸法、引出線を作図しなさい。
- 円a、bの距離を計測する寸法
- 「円A」と記入された引出線
- 「演習問題2」の文字高さは3
- 「演習問題2」の文字を囲む四角形の大きさは、横25、縦5とし、円の中心点Gと長方形の中点Hの位置を合わせ、GHの距離を25とする
Hint
長さ寸法記入コマンド、マルチ引出線コマンド、文字記入コマンド、長方形コマンド、線分コマンド、移動コマンド、オブジェクトスナップ(端点、中点、中心、四半円点)、優先オブジェクトスナップ(近接点、2点間中点)、直交モード
【解答】

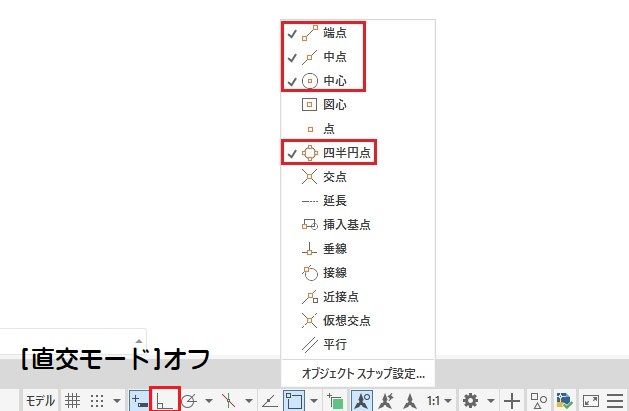

オブジェクトスナップを設定する
「端点」、「中点」、「中心」、「四半円点」を設定する。
直交モードをオフにする
[ホーム]タブ－[注釈]パネル－[長さ寸法記入]をクリックする。

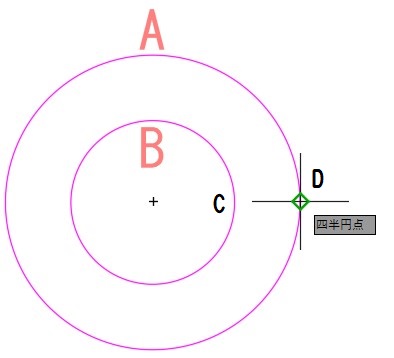

測定する１点目を指定する
円Bの四半円点Cをクリックする。
測定する２点目を指定する
円Aの四半円点Dをクリックする。
寸法線の配置位置を指定する
円Aの四半円点Dをクリックする。
円A、Bの距離を測定した寸法が作成された。
マルチ引出線コマンドを選択する
[ホーム]タブ－[注釈]パネル－[マルチ引出線]をクリックする。
優先オブジェクトスナップを設定する
[Shift]キーを押しながら右クリックし、[近接点]を選択する。
矢印の位置を指定する
円Aの近接点Eをクリックする。
参照線の位置を指定する
任意点Fをクリックする。
文字内容を入力する
キーボードで「円Ａ」
テキストエディタを終了する
[テキストエディタ]タブ－[閉じる]パネル－[テキストエディタを閉じる]をクリックする。
引出線が作成された。
長方形コマンドを選択する
[ホーム]タブ－[作成]パネル－[長方形]をクリックする。
頂点を指定する
任意点Lをクリックする。
キーボードで「25」、「,」(半角コンマ)、「5」と入力し[Enter]キーを押す。
任意点Lを左下点とした横25縦5の長方形が作成された。
直交モードをオンにする
ステータスバーの直交モードボタンをクリックしてオンにする。
線分を作成する
線分コマンドを選択し、始点として円の中心点Gをクリックする。２点目は、垂直方向下(GからHの方向)に向かってカーソルを動かし、キーボードで「25」と入力、[Enter]キーを押す。最後に線分コマンドを終了するため、[Enter]キーを押す。
直交モードをオフにする
ステータスバーの直交モードボタンをクリックしてオフにする。
移動コマンドを選択する
[ホーム]タブ－[修正]パネル－[移動]をクリックする。
図形を選択し、確定する
長方形を選択し、[Enter]キーを押す。

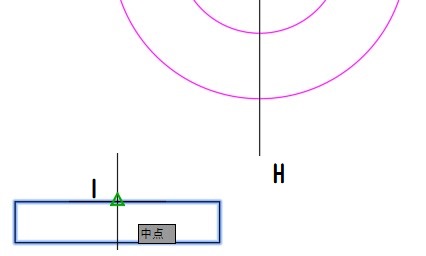

基点を指定する
長方形の中点Iをクリックする。

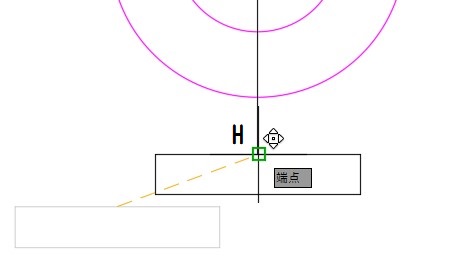

目的点を指定する
端点Hをクリックする。
補助線を削除する
線分GHを削除する。
文字記入コマンドを選択する
[ホーム]タブ－[注釈]パネル－[文字記入]をクリックする。
[位置合わせオプション]を選択する
右クリックして、表示されたメニューから「位置合わせオプション(J)」を選択する。
「中央(M)」を選択する
カーソルの近くに表示されているオプションから「中央(M)」をクリックして選択する。
次に挿入点を指定するため、優先オブジェクトスナップの２点間中点を指定する。
優先オブジェクトスナップを指定する
[Shift]キーを押しながら右クリックし、[２点間中点]を選択する。
２点間中点の１点目、２点目を指定する
長方形の端点J、Kをクリックして選択する。
２点間中点が終了し、端点J、Kの中点が挿入点として指定される。
キーボードで「3」と入力し、[Enter]キーを押す。
角度を入力する
キーボードで「０」と入力し、[Enter]キーを押す。
文字内容を入力する
キーボードで「演習問題２」と入力する。
改行する
[Enter]キーを押す。
文字記入コマンドを終了する
[Enter]キーを押す。
「演習問題２」の文字が作成された。
