5-1-1 現在画層を設定して描く
現在画層を確認する
[ホーム]タブ－[画層]パネル－[画層]コントロールから、現在画層を確認する。
現在画層は「0」に設定されている。
現在画層を設定する

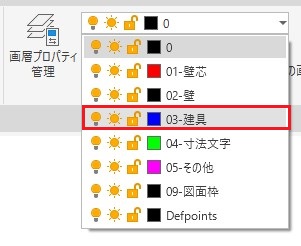

[ホーム]タブ－[画層]パネル－[画層]コントロールをクリックし、「03-建具」を選択する。

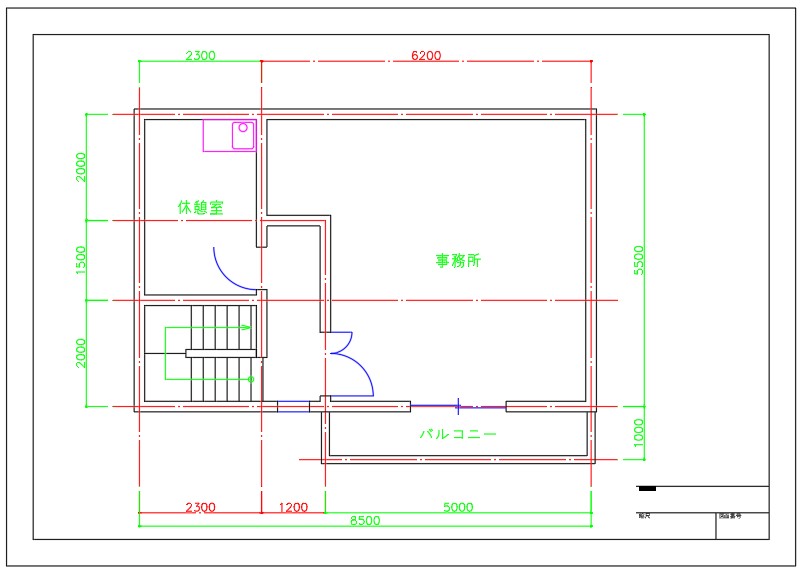

現在画層が「03-建具」に設定された。次に、休憩室のドアの線分を作成する。
線分を作図する

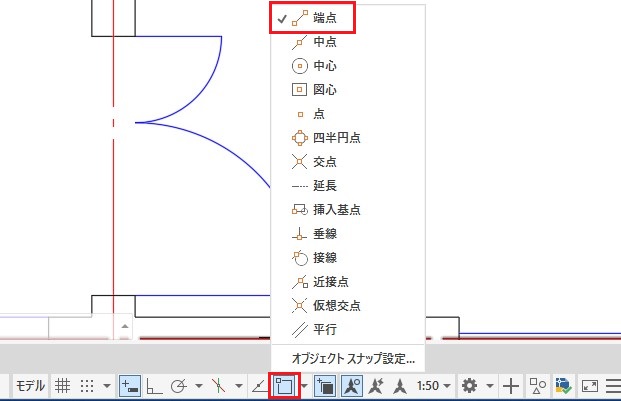

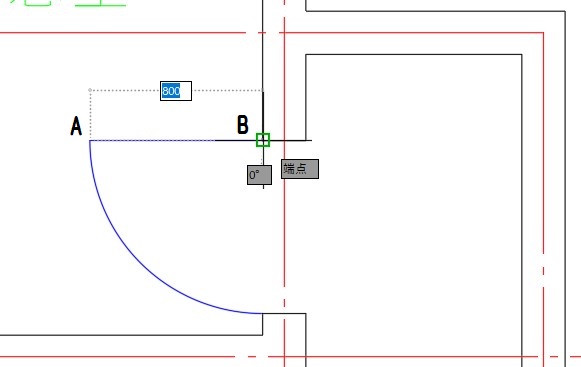

オブジェクトスナップの「端点」を設定し、線分ABを作図する。
現在画層「03-建具」に線分ABが作図された。線分ABは、「03-建具」画層の設定色である青に成っている。
