6-4-3 壁芯の長さを調節する
オブジェクトスナップを設定する
[交点]を設定し、オブジェクトスナップをオンにする。
現在画層を設定する

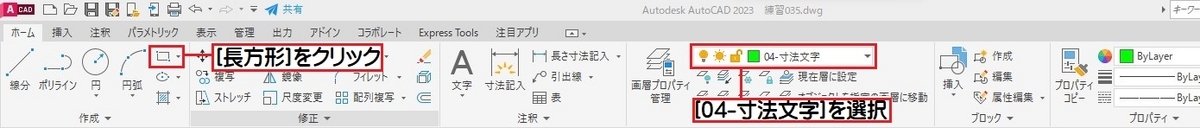

[ホーム]タブ－[画層]パネル－[画層]コントロールをクリックし。「04-文字寸法」を選択する。
長方形コマンドを選択する
[ホーム]タブ－[作成]パネル－[長方形]をクリックする。
長方形の頂点を２点指定する
線分a、iの交点、線分d、eの交点を頂点とした長方形を作成する。
長方形jが作成された。
長さを調節する補助線を作成する
作成した長方形jを外側に500の距離でオフセットする。
長方形kが作成された。
トリムコマンドを選択する
[ホーム]タブ－[修正]パネル－[トリム]をクリックする。
切り取りエッジを選択し、策定する
長方形kをクリックして選択し、[Enter]キーを押す。
切り取る箇所を選択する
長方形kの外側の壁芯をクリックして選択する。
トリムコマンドを終了する
[Enter]キーを押す。
壁芯の長さが調節できた。
