壁芯を作図する(2)
オフセットコマンドを選択する

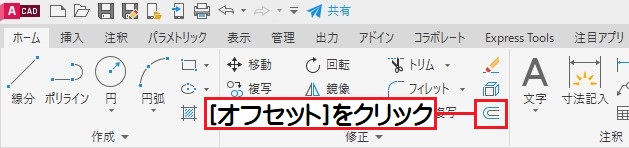

[ホーム]タブ－[修正]パネル－[オフセット]をクリックする。
距離を入力する
キーボードで「2300」と入力し、[Enter]キーを押す。

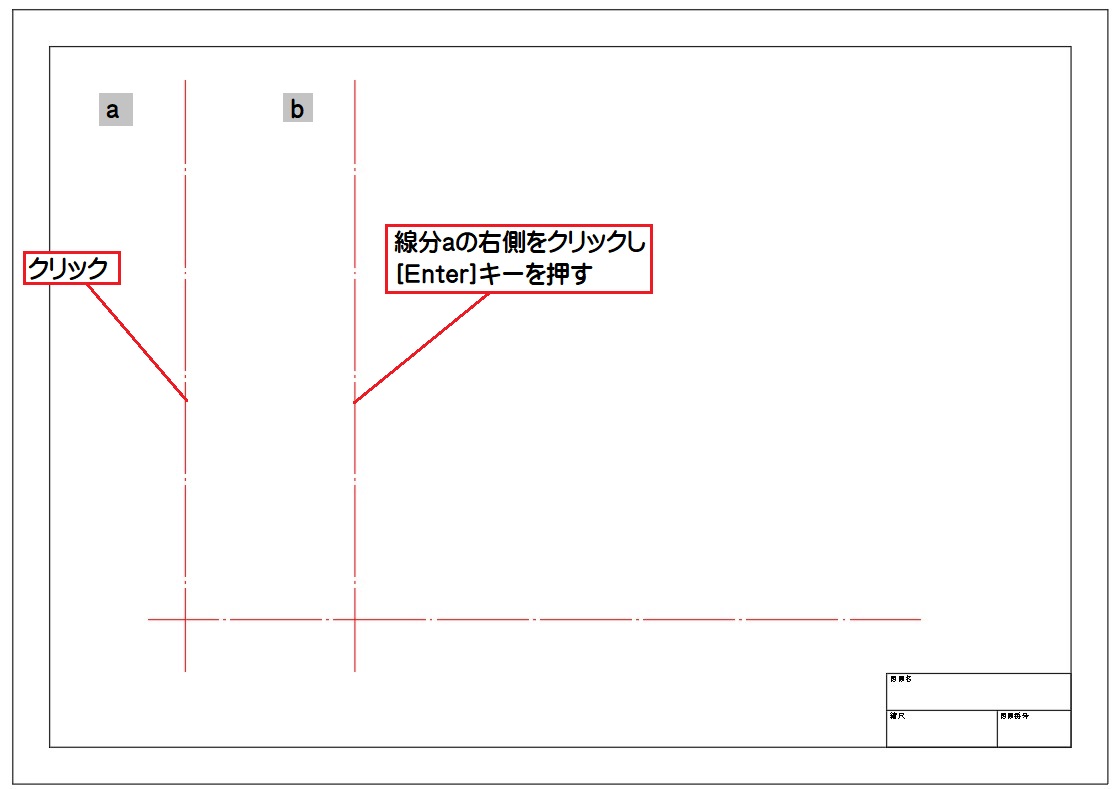

図形を選択する
線分aをクリックして選択する。
オフセットする方向を指定する
線分aよりも右側をクリックする。
線分bが作成された。
オフセットコマンドを終了する
[Enter]キーを押す。

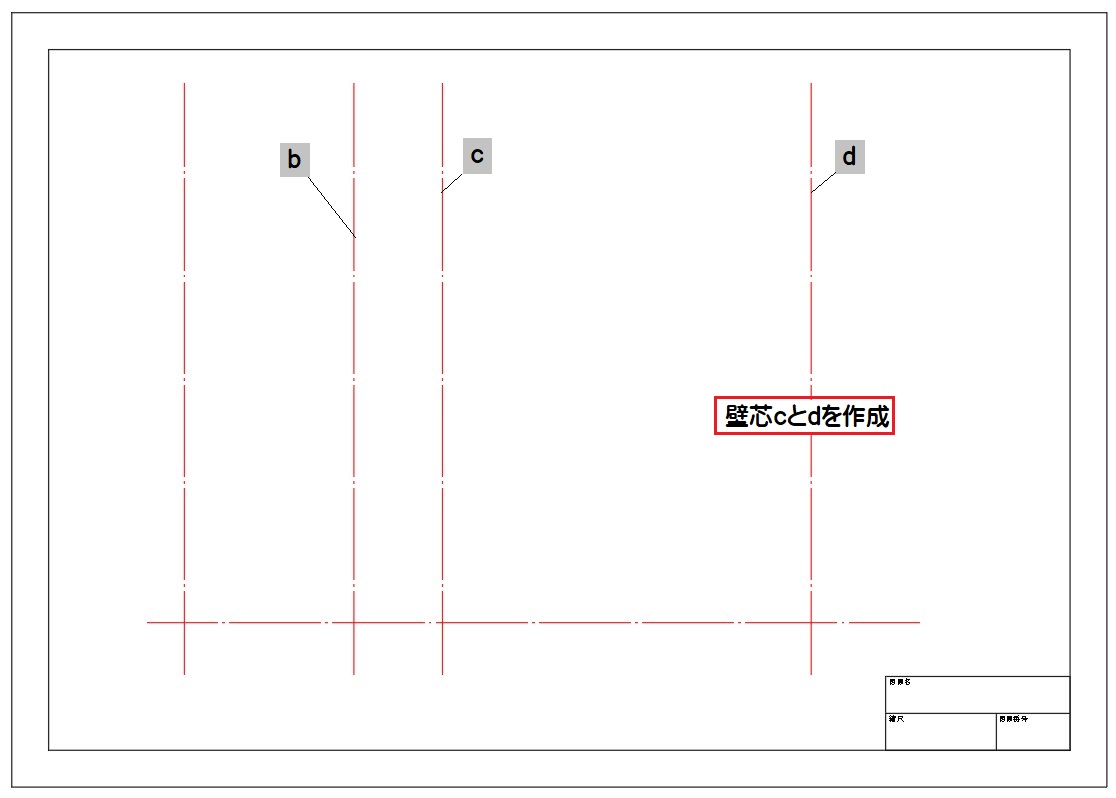

壁芯c、dを作図する
寸法は、以下の通り。
- bとcの距離は1200
- cとdの距離は5000

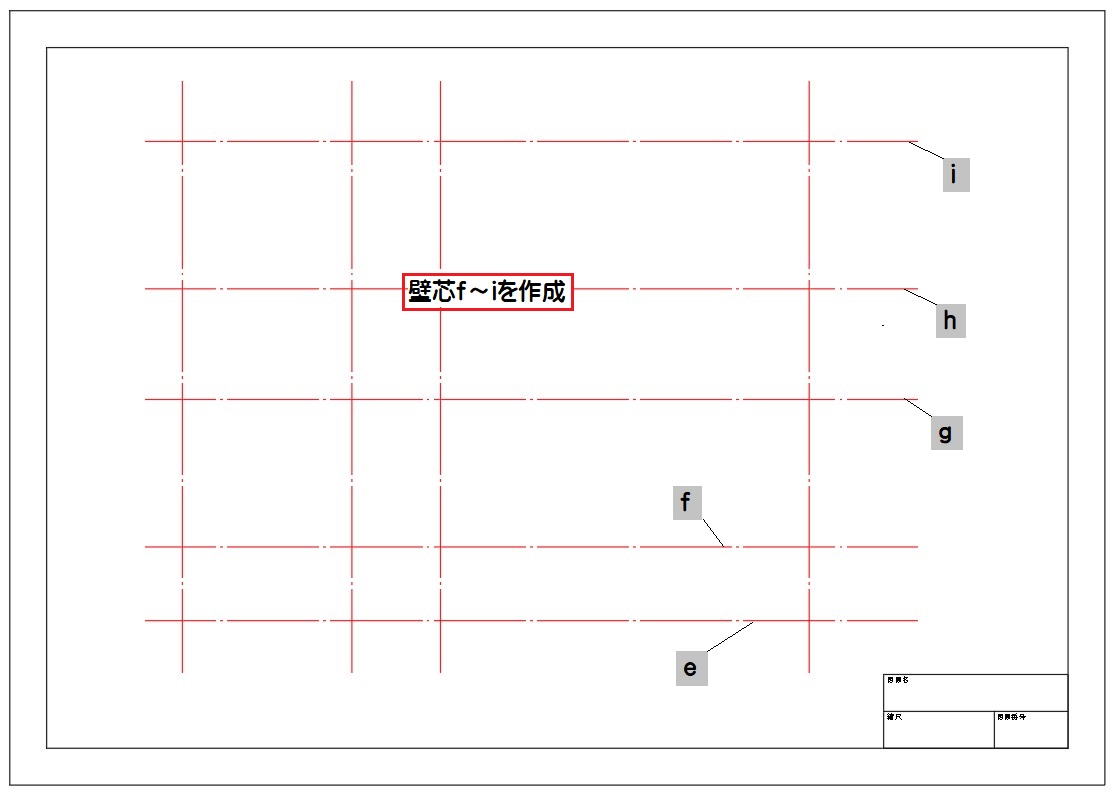

壁芯f～iを作成する
寸法は、以下の通り。
- eとfの距離は1000
- fとgの距離は2000
- gとhの距離は1500
- hとiの距離は2000
