AutoCAD 図形のオフセット

距離と方向指定で図形をオフセットする

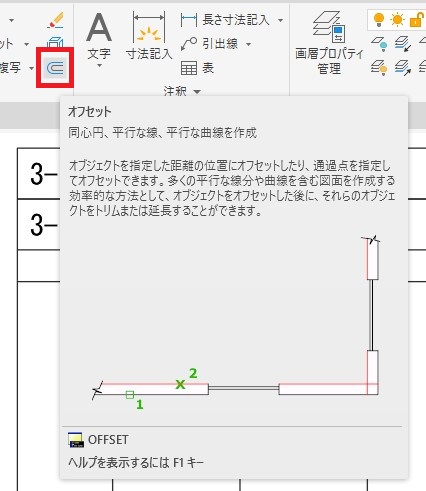

オフセットコマンドを選択する

距離を入力する

キーボードで「20」と入力して、[Enter]キーを押す。

図形を選択する

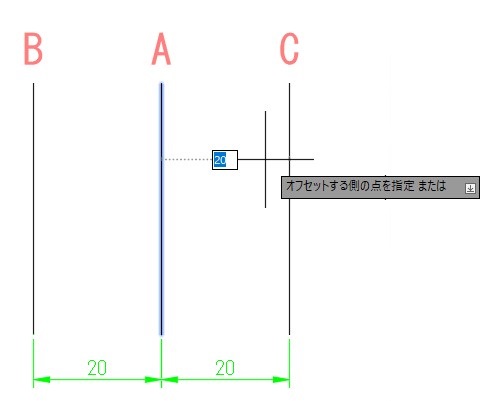

線分Aをクリックして選択する。

オフセットする方向を指定する

B側(線分Aよりも左側)をクリックする。

線分Bが作成されました。

オフセットする図形を指定する

方向を指定する

C側(線分Aよりも右側)をクリックする。

オフセットコマンドを終了する

[Enter]キーを押します。

プロンプトが確定され、オフセットコマンドが終了する。
