AutoCAD 図形のトリム／延長2

基準線にはさまれた図形を切り取り削除する

トリムコマンドを選択する

[ホーム]タブ－[修正]パネル－[トリム]をクリックする。

切り取りエッジを選択する

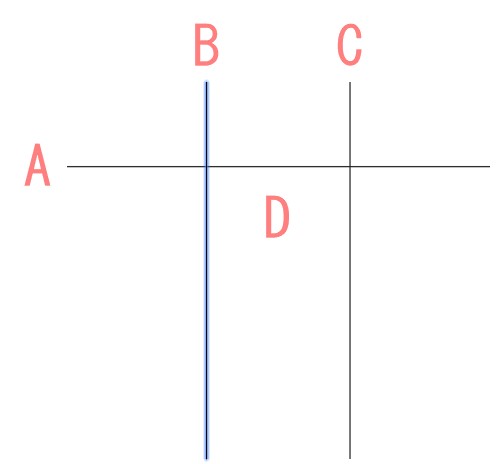

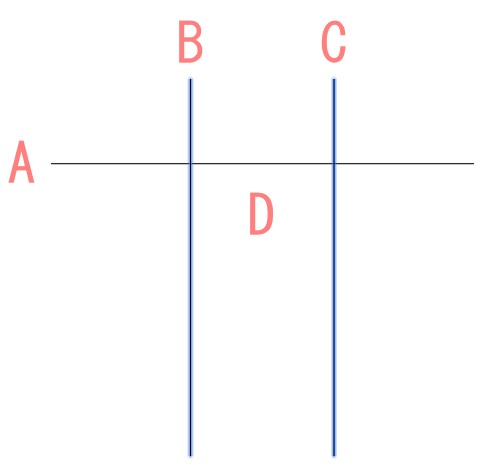

線分B、Cをクリックして選択する。

切り取りエッジの選択を確定する

[Enter]キーを押します。

切り取る箇所を選択する

線分Bと線分Cの間であるDをクリックする。

トリムコマンドを終了する
