AutoCAD 図形のトリム/延長3

基準線まで図形を伸ばす

延長コマンドを選択する

[ホーム]タブ-[修正]パネル-[延長]をクリックする。

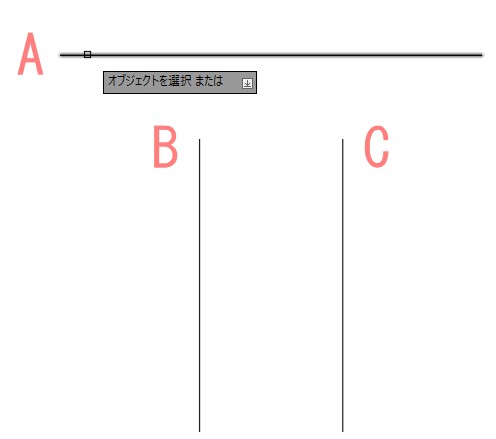

境界エッジを選択する

線分Aをクリックして選択する。

境界エッジの選択を確定する

[Enter]キーを押す。

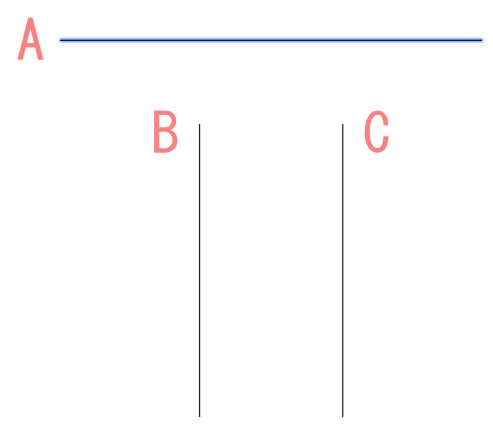

伸ばす箇所を選択する

線分Bと線分Cを選択する。

線分Bが線分Aまで伸びました。

同じく線分Cも線分Aまで伸びました。



延長コマンドを終了する

[Enter]キーを押す。
