AutoCAD 6-7-1 壁の処理をする ~L字型

 6-7-1 壁の処理をする ~L字型

非表示コマンドを選択する

[ホーム]タブ-[画層]パネル-[非表示]をクリックする。

非表示にする画層の図形を選択する

任意の寸法と壁芯を選択する。

クリックした図形の画層が非表示になった。

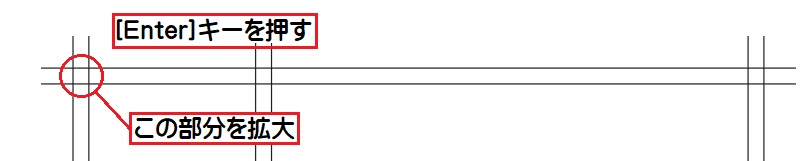

非表示コマンドを終了する

[Enter]キーを押す。

処理する場所を拡大する

マウスのスクロールボタンなどで、上図の場所を拡大する。

フィレットコマンドを選択する

[ホーム]タブ-[修正]パネル-[フィレット]をクリックする。

1つ目の図形を選択する

線分aをクリックして選択する。上図と同じ位置をクリックする。

2つ目の図形を[Shift]キーを押しながら選択する

[Shift]キーを押しながら、線分bをクリックして選択する。上図と同じ位置をクリックする。

フィレットコマンドを選択する

[ホーム]タブ-[修正]パネル-[フィレット]をクリックする。

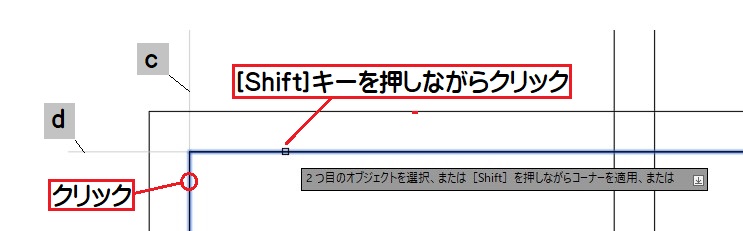

1つ目の図形を選択する

線分cをクリックして選択する。上図と同じ位置をクリックする。

2つ目の図形を[Shift]キーを押しながら選択する

[Shift]キーを押しながら、線分dをクリックして選択する。上図と同じ位置をクリックする。

L字型の壁の処理ができた。

他のL字型の壁を処理する

同じ方法で他のL字型を処理する。
