7-5-1 長さと面積を取得する
ポリラインコマンドを選択する

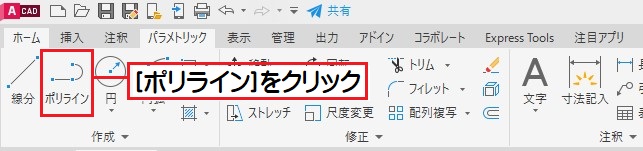

[ホーム]タブ－[作成]パネル－[ポリライン]をクリックする。
ポリラインコマンドが実行され、プロンプトに「始点を指定」と表示される。
始点を指定する
端点Aをクリックする。
端点Aが指示され、プロンプトに「次の点を指定」と表示される。
次の点を指定する

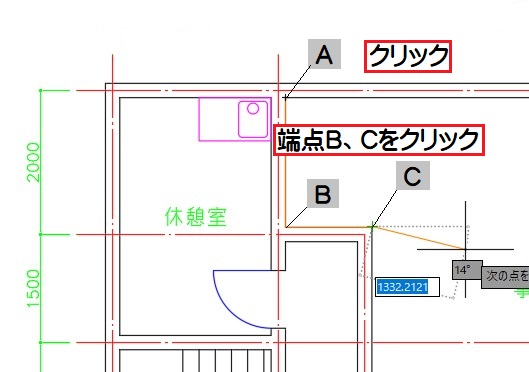

端点Ｂ、Ｃをクリックする。
端点Ｂ、Ｃが指示され、プロンプトに「次の点を指定」と表示される。
次の点を指定する

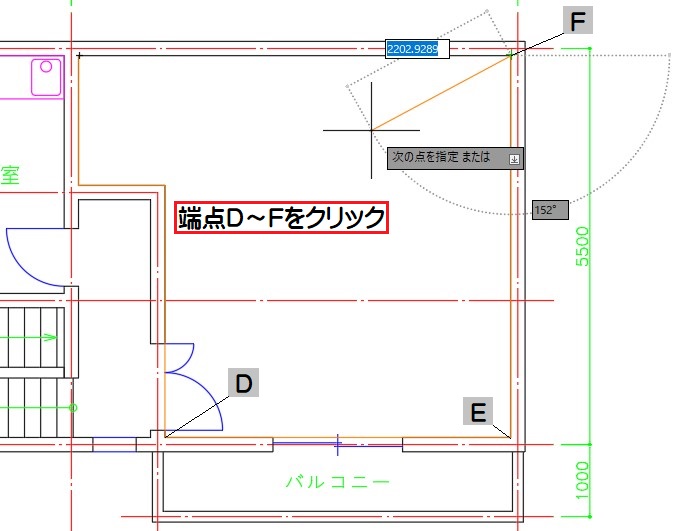

同様に端点Ｄ～Ｆをクリックする。
「閉じる」オプションを選択する

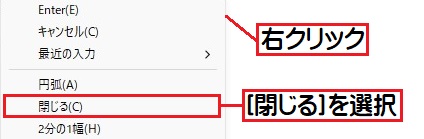

右クリックして、表示されたメニューから「閉じる(C)」を選択する。
「閉じる(C)」オプションが選択され、端点Ｆから端点Ａまで線が作成され、ポリラインが閉じた。ポリラインコマンドは終了している。
ポリラインを選択する
作図したポリラインをクリックして選択する。
ポリラインの太さを変更する

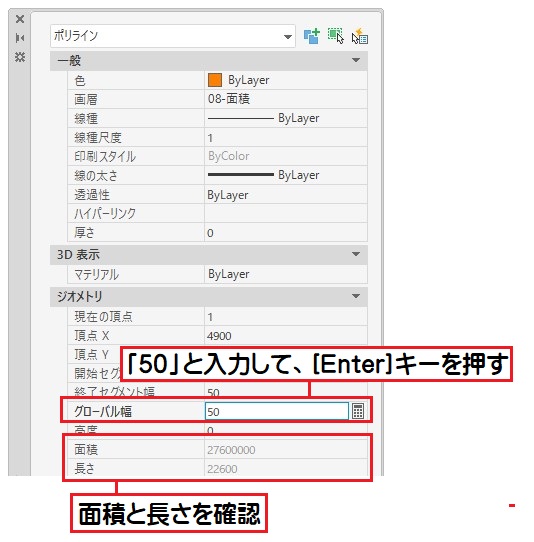

プロパティパレットから、[グローバル幅]の欄をクリック、「50」と入力し、[Enter]キーを押す。
ポリライン図形の太さが変更され、太く表示された。
面積と長さを確認する
プロパティパレットから、「面積」と「長さ」欄を確認する。
選択を解除する

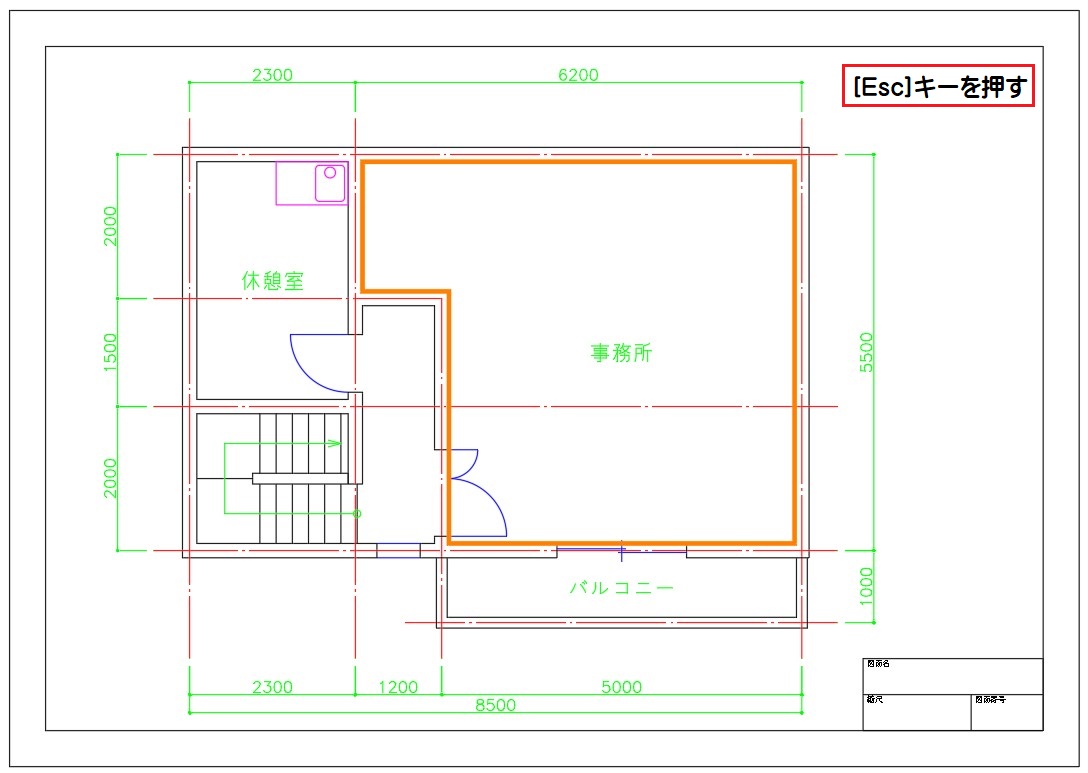

キーボードの[Esc]キーを押して、ポリラインの選択を解除する。
ポリラインの選択が解除され、ポリラインが太く表示されている。プロパティパレットが必要ない場合には「×」ボタンで閉じる。
