AutoCAD 7-5-1 COLUMN 線分/円弧とポリライン

線分/円弧とポリライン

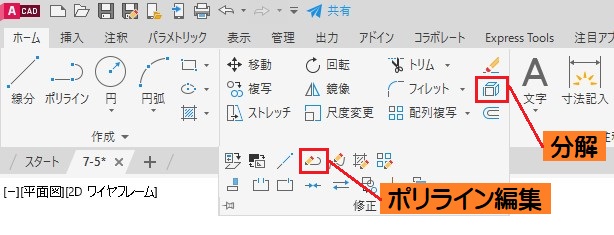

線分や円弧をポリラインにして連続線にするには、[ポリライン編集]コマンドの[結合]オプションを使用する。反対にポリラインを線分や円弧にするには、[分解]コマンドを使用する。

【線分/円弧→ポリライン】

  1.  [ポリライン編集]を実行
  2. 「ポリラインを選択」と表示されるので、ポリライン化する線分または円弧を選択
  3. 「ポリラインに変更しますか?」と表示された場合は、[Enter]キーを押す
  4. 「オプションを入力」と表示されるので、[結合]オプションを選択
  5. 「オブジェクトを選択」と表示されるので、ポリライン化して繋げる線分や円弧を全て選択し、[Enter]キーを押す
  6. 「オプションを入力」と表示されるので[Enter]キーを押して[ポリライン編集]コマンドを終了する

【ポリライン→線分/円弧】

  1. [分解]コマンドを実行
  2. 「オブジェクトを選択」と表示されるので、ポリラインを選択して[Enter]キーを押す
