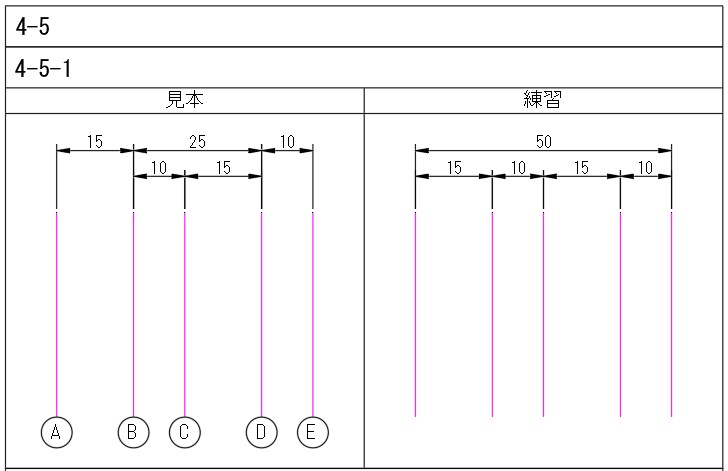

Q1.図のように作図と修正をしなさい。
寸法の削除や作成はしない。既存の寸法の寸法補助線や寸法線の位置を変更する。
「A」～「E」の文字高さは3
「A」～「E」の文字を囲む円の半径は3
Hint
グリップ編集、円コマンド、文字記入コマンド、移動コマンド、文字編集コマンド、オブジェクトスナップ(端点ｌ交点)
【解答】

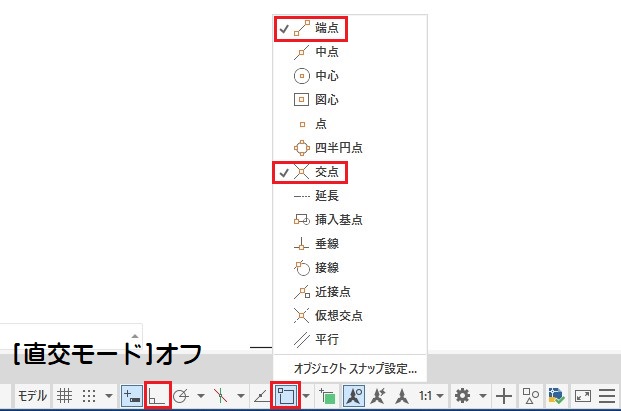

オブジェクトスナップを設定する
[端点]、[交点]を設定する。
直交モードをオフにする
寸法を選択する

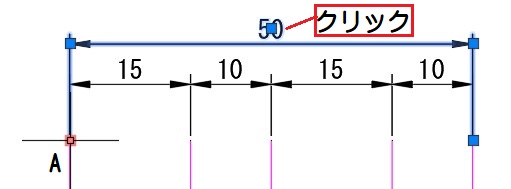

「50」の寸法をクリックして選択する。
補助線のグリップを選択する

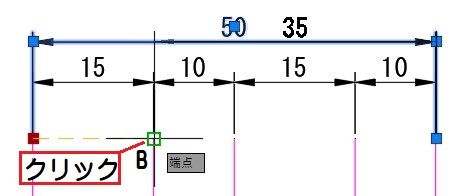

寸法補助線のグリップAをクリックする。
グリップの移動先の点を指示する
端点Bをクリックする。
寸法補助線の位置を修正する

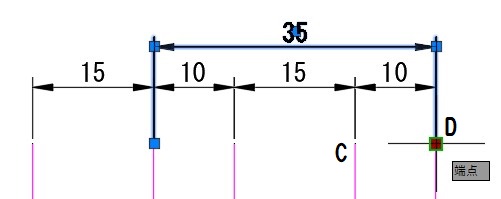

寸法補助線のグリップDを端点Cに移動する。
「50」の寸法補助線の位置が編集され、「25」の寸法になる。

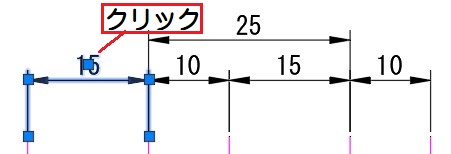

寸法を選択する
一番左の「15」の寸法をクリックして選択する。

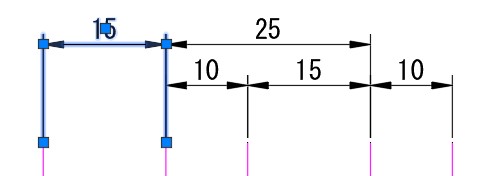

寸法線のグリップを選択する

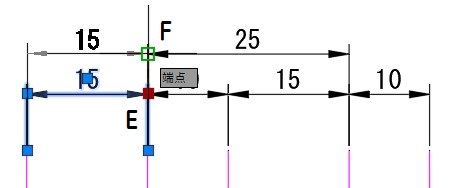

寸法線のグリップEをクリックして選択する。
グリップの移動先の点を指示する
「25」の寸法の矢印の端点Fをクリックする。
寸法の選択を解除する
キーボードの[ESC]キーを押して、選択を解除する。
「15」の寸法線の位置が編集された。
寸法線の位置を修正する

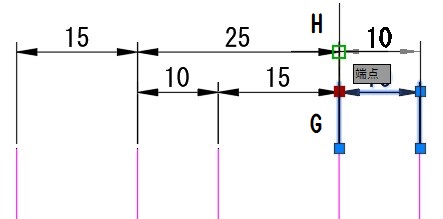

一番右の寸法「10」の寸法線のグリップGを端点Hに移動する。
「10」の寸法線の位置が編集された。
円コマンドを選択する

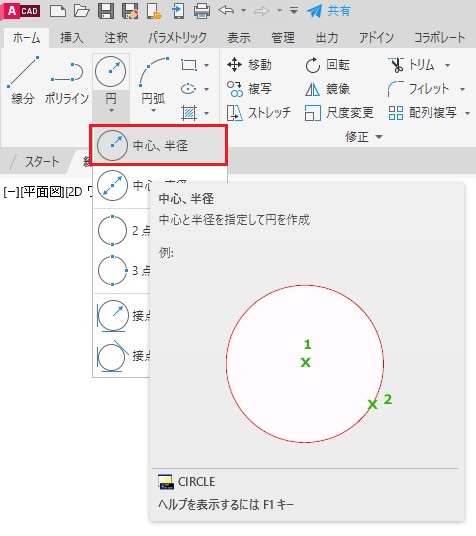

[ホーム]タブ－[作成]パネル－[円]の下側をクリックし、表示されたメニューから[中心、半径]をクリックする。

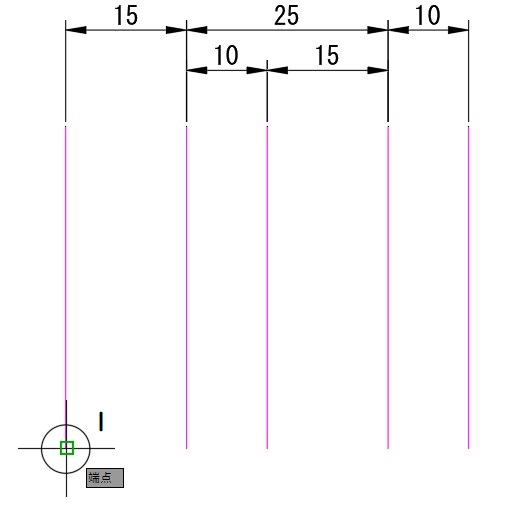

中心点を指定する
端点Iをクリックする。

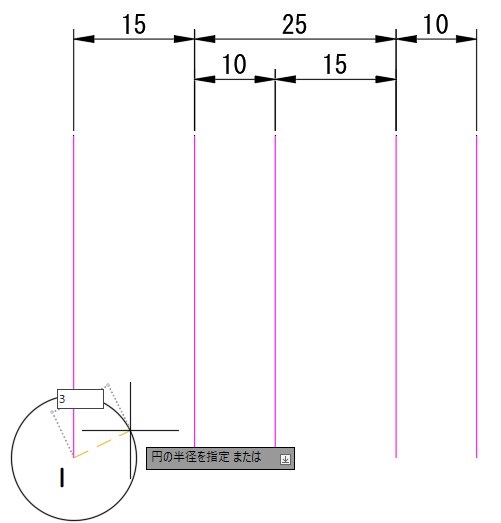

半径を入力する
キーボードで「3」と入力し、[Enter]キーを押す。
半径3の円が作成された。
文字コマンドを選択する

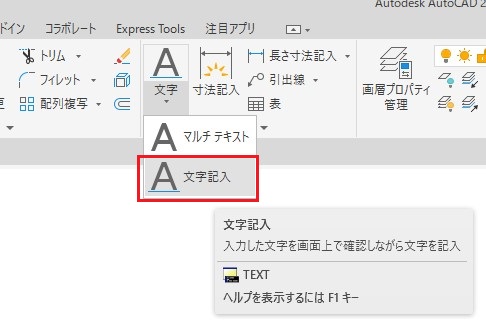

[ホーム]タブ－[注釈]パネル－[文字記入]をクリックする。
「位置合わせオプション」を選択する

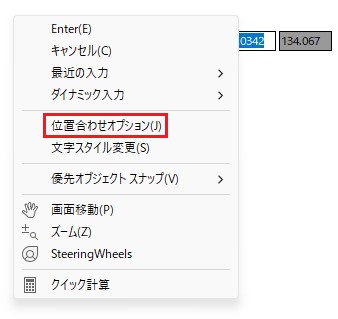

右クリックして、表示されたメニューから「位置合わせオプション(J)」を選択する。

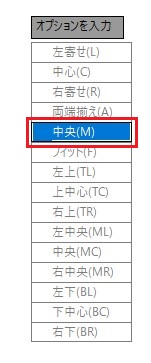

「中央(M)」を選択する
カーソルの近くに表示されているオプションから「中央(M)」をクリックして選択する。
挿入基点を指定する
端点Iをクリックして選択する。
高さを入力入力する
キーボードで「3」と入力し、[Enter]キーを押す。

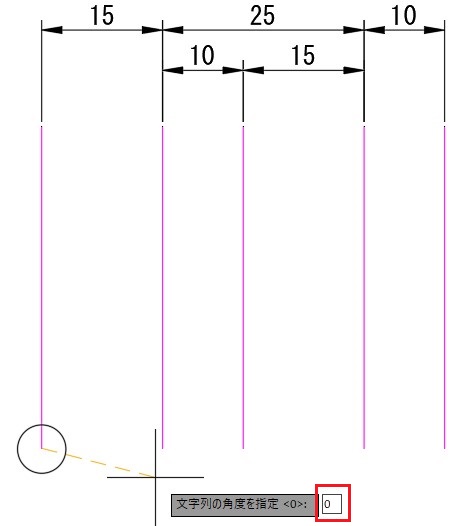

角度を入力する
キーボードで「0」と入力し、[Enter]キーを押す。
文字内容を入力する
キーボードで「A」と入力する。
改行する
[Enter]キーを押す。
文字記入コマンドを終了する
[Enter]キーを押す。

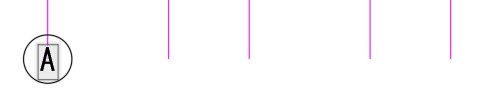

文字記入コマンドが終了し、「A」の文字が作成された。

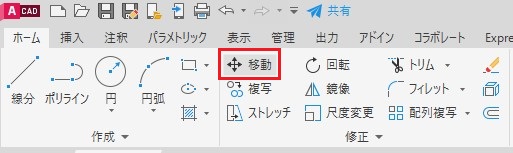

移動コマンドを選択する
[ホーム]タブ－[修正]パネル－[移動]をクリックする。
図形を選択し、確定する
円と文字を選択し、[Enter]キーを押す。
基点を指定する

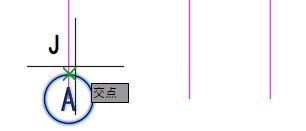

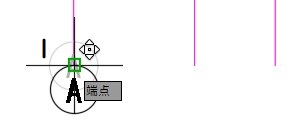

円と線分の交点をクリックする。
目的点を指定する
端点Iをクリックする。
目的点が指定され、円と文字が移動した。
複写コマンドを選択する

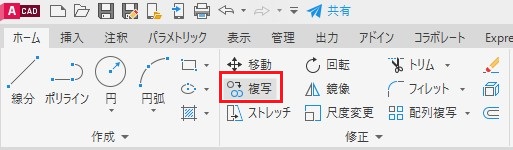

[ホーム]タブ－[修正]パネル－[複写]をクリックする。
図形を選択し、確定する
円と文字を選択し、[Enter]キーを押す。
基点を指定する
端点Iをクリックする。

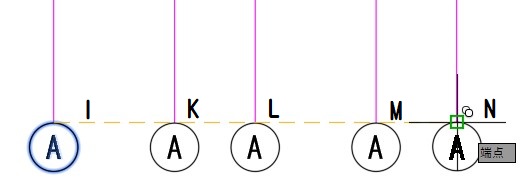

目的点を指定する
端点K～Nをクリックする。
複写コマンドを終了する
[Enter]キーを押す。
円と文字が端点K～Nに複写された。

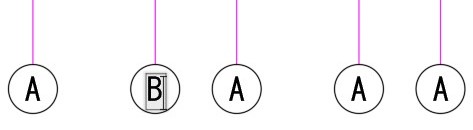

文字編集を実行する

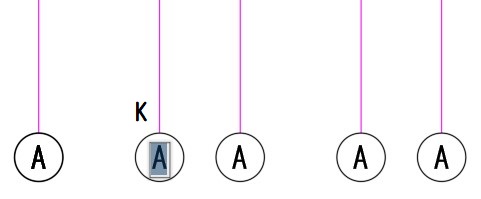

端点Kの文字に近づいて、文字がハイライト表示されたらダブルクリックをする。
文字内容を修正する
キーボードで「B」と入力する。
文字編集コマンドを終了する
[Enter]キーを2回押す。
文字編集コマンドが終了し、文字の内容が「B」と変更された。
文字内容を修正する

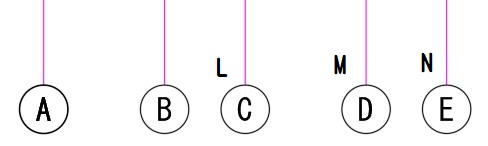

端点L～Nの文字も同様に修正する。
